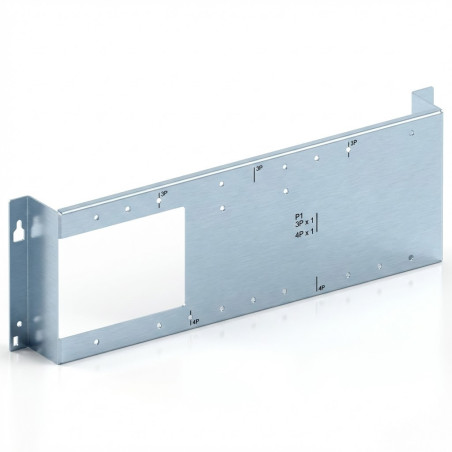

Platine de Montage PrismaSeT G pour Compact NSX250/Vigi
Support Fixe Vertical L600 pour Appareillage de Coupure Schneider Electric
Pourquoi choisir ce produit ?
Cette platine est l'élément central garantissant l'intégration mécanique et électrique optimale des disjoncteurs Compact NSX250, y compris ceux équipés du module différentiel Vigi. Conçue spécifiquement pour l'enveloppe PrismaSeT G, elle assure une conformité totale aux normes d'installation pour les tableaux basse tension, offrant la robustesse structurelle et la précision dimensionnelle nécessaires pour une installation rapide et sécurisée dans des environnements exigeants (tertiaire, industriel).
Points Forts
Intégration Systémique : Conçu spécifiquement pour l'écosystème PrismaSeT G, garantissant une compatibilité mécanique et électrique sans faille avec l'enveloppe.
Compatibilité Élargie : Supporte l'intégration des disjoncteurs Compact NSX 250 A standards ainsi que ceux nécessitant une protection différentielle par bloc Vigi additionnel.
Optimisation de l'Espace : Le montage fixe et l'orientation verticale maximisent la densité d'appareillage au sein des compartiments L600.
Sécurité Opérationnelle : Prévu pour l'actionnement par commande à maneton, il assure un accès clair et une manipulation ergonomique pour la mise en service et la maintenance.
Standard Industriel : La finition RAL 9003 offre une cohérence visuelle professionnelle et respecte les standards de couleur des installations électriques modernes.
Spécifications Techniques
Cette platine s'inscrit dans l'architecture modulaire PrismaSeT G et est dédiée au montage vertical et fixe des disjoncteurs et interrupteurs-sectionneurs de la gamme Compact NSX 250 A. Le support est configuré pour accepter les dispositifs équipés d'un bloc différentiel additionnel (Vigi). La gestion de la commande est assurée par maneton frontal. Sa géométrie est calibrée pour une intégration dans un emplacement de largeur nominale L600, garantissant une insertion précise et fiable dans les enveloppes associées. La finition standard du support est le RAL 9003, assurant une cohérence visuelle avec l'ensemble de l'installation du tableau électrique. Le conditionnement s'effectue à l'unité dans un emballage individuel.
