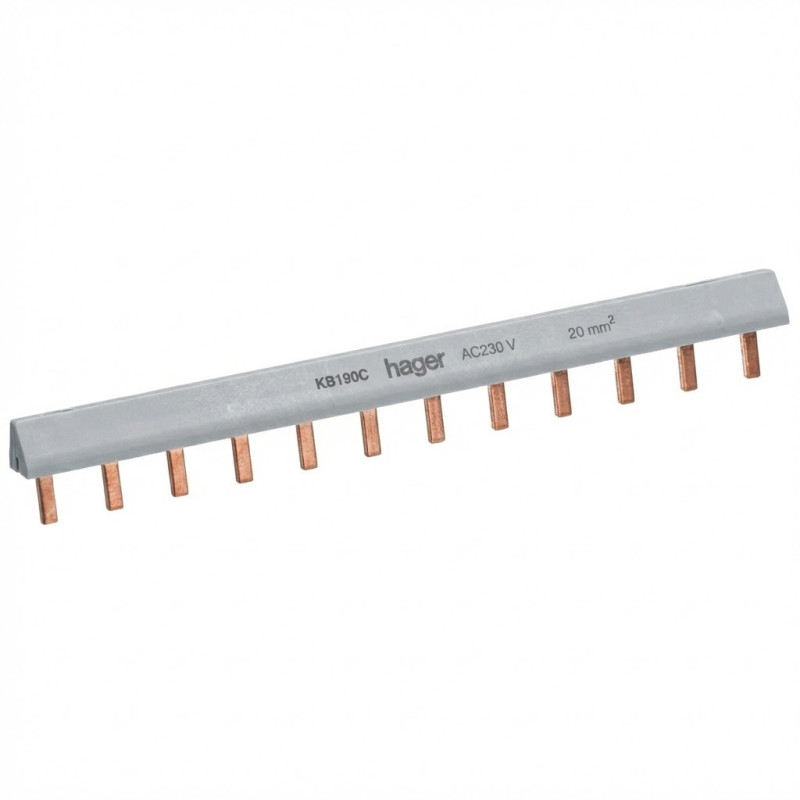

Barre de Pontage Monopolaire 100A, Section 20 mm² (KB190C)
Solution de Distribution Modulaire Optimisée pour Tableaux Basse Tension
Pourquoi choisir ce produit ?
La barre de pontage KB190C est conçue pour les professionnels exigeant une fiabilité maximale dans la distribution de puissance au sein des tableaux électriques tertiaires et industriels. Ce dispositif garantit une continuité électrique parfaite et une réduction drastique des temps d'installation comparativement au câblage traditionnel. En standardisant la connexion des dispositifs de protection monophasés, le KB190C assure une conformité normative rigoureuse tout en optimisant l'espace disponible dans l'armoire, répondant ainsi aux exigences des installations à forte densité de protection.
Points Forts
Haute Capacité de Courant : Supporte une intensité nominale de 100 Ampères, assurant une distribution sûre et stable pour des circuits critiques.
Conductivité Optimale : La section de 20 mm² de la languette assure une faible résistance ohmique, minimisant les pertes d'énergie et l'échauffement des connexions.
Conformité Monopolaire (1P) : Parfaitement adaptée pour le pontage d'appareillage monophasé sur 24 modules, garantissant une installation nette et professionnelle.
Durabilité et Robustesse : Conception robuste pour une fixation sécurisée et durable des dispositifs, réduisant le risque de déconnexion ou de défaillance mécanique.
Spécifications Techniques
La référence KB190C désigne une barre de pontage monopolaire (1P) haute performance, spécifiquement dimensionnée pour l'intégration modulaire. Elle est calibrée pour supporter une intensité maximale de 100 Ampères, répondant aux standards élevés de distribution BT. Le conducteur est caractérisé par une section de languette de 20 mm², assurant une performance électrique supérieure et une excellente dissipation thermique. Ce modèle est livré sous un format permettant le pontage continu sur un total de 24 modules, offrant ainsi une solution complète pour la majorité des tableaux de distribution standard. L'architecture de la barre est optimisée pour une insertion et un raccordement rapides des bornes d'appareillage, garantissant une connexion fiable et stable dans le temps.
Le Coffret de distribution volta , avec ses 4 rangées et 48 modules, est idéal pour les installations résidentielles. Pour des installations en encastrée, ce coffret permet une intégration facile des protections modulaires Hager.
Référence Produit : FL477A
Type de Composant : Plaque de montage perforée
Compatibilité Coffret : Hager Orion Plus
Modèle Spécifique Compatible : FL120A-221B
Hauteur (H) : 630 mm
Largeur (L) : 443 mm
Épaisseur du Matériau : 2 mm
Usage : Installation électrique sécurisée en environnements sévères
Type de Produit : Barre de connexion souple isolée
Référence Fabricant : UM92X
Marque : Hager
Matériau Conducteur : Cuivre (Cu)
Section du Conducteur (L x Ép.) : 20 x 2 mm
Isolation : Gaine souple
Courant Nominal (In) : 160 A
Longueur Standard : 2000 mm (2 mètres)
Usage Prévu : Raccordement TGBT et tableaux de distribution Basse Tension
Installation :...
Référence Produit : UM30A2
Type de Produit : Barre conductrice de distribution
Matériau : Cuivre
Capacité Nominale (In) : 400 A
Longueur Totale : 880 mm
Largeur : 30 mm
Épaisseur : 5 mm
Système de Connexion : Perforé et taraudé M6
Usage Principal : Jeux de barres ou conducteur de protection (PE)
Recoupable : Oui
Fabricant : Hager (Gamme)
Référence Produit : FC012
Type : Jeu de 2 côtés pour armoire électrique
Système : Hager quadro4
Hauteur : 750 mm
Largeur du panneau : 245,50 mm
Profondeur d'armoire compatible : 260 mm
Couleur : Blanc pur (RAL9010)
Indice de Protection (Maximum atteint par l'ensemble) : IP43
Capacité Maximale de l'Enceinte : 630A
Résistance au Choc : AT_ImpactResistanceIK
Référence Produit : FT93H
Dimensions (H x L x P) : 1 400 mm x 800 mm x 350 mm
Matériau du Boîtier : Acier
Épaisseur des Parois : 1 mm
Couleur / RAL : Gris silex (RAL 7032)
Nombre de Portes : 2
Type de Verrouillage : Fermeture à 3-points
Classe de Protection (IP) : IP54
Résistance aux Chocs (IK) : IK10
Classe de Protection Électrique : Classe II
Capacité...
Type de Produit : Cavalier de raccordement / Accessoire de connexion
Référence Hager : K074
Matériau du Conducteur : Cuivre (Cu)
Capacité Nominale de Raccordement : 95 barres
Compatibilité Système : Hager Univers+
Compatibilité Enveloppe : Hager Quadro4, Quadro5, Quadro+
Fonction : Liaison et continuité électrique principale
Le FC230 est un kit d'association verticale entre enveloppes pour armoire électrique quadro4 de Hager, de dimensions de 210mm de hauteur. Ce kit s'associe avec les autres composants du système pour réaliser des armoires de sol ou coffrets en IP30, IP40 ou IP43 jusqu'à 630A.
59 000 F CFATTC
59 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Barre de pontage (Peigne de raccordement)
Référence Fabricant : KB190C
Polarité : 1 Pôle (Monopolaire)
Intensité Nominale Maximale : 100 A
Section du Conducteur : 20 mm² (format languette)
Capacité Modulaire : 24 modules
Application : Distribution électrique Basse Tension
Compatibilité : Appareillage modulaire standard (type disjoncteurs, interrupteurs différentiels)
