Solution modulaire optimisée pour la distribution primaire en environnement exigeant
Pourquoi choisir ce produit ?

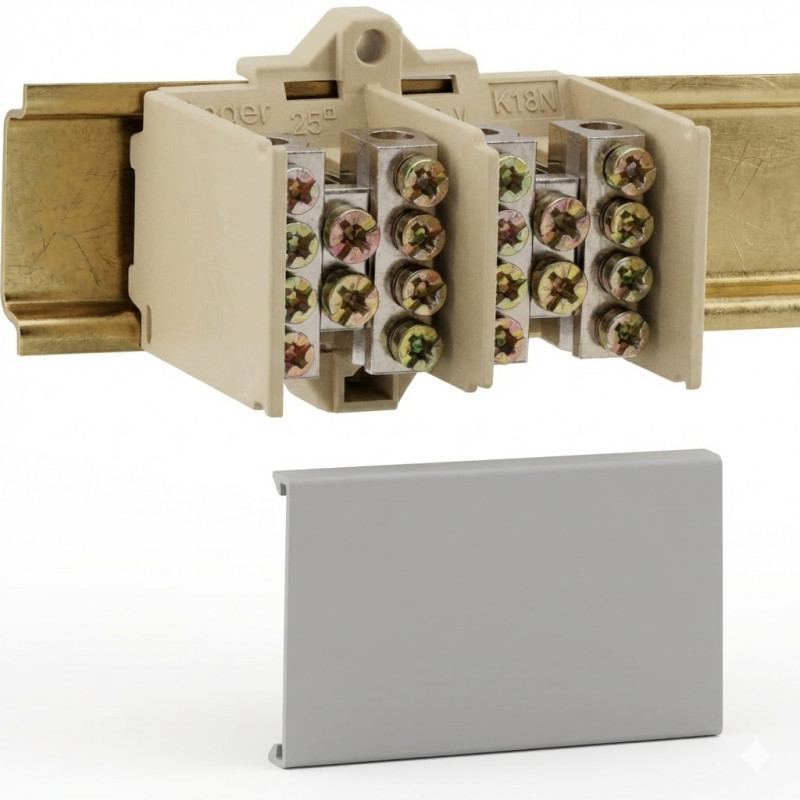

Le bloc de jonction K023 est conçu pour répondre aux exigences des installations électriques complexes nécessitant une répartition de courant fiable et sécurisée sous forte charge. Idéal pour l'intégration dans des tableaux de distribution modulaires (TGBT ou coffrets secondaires), ce composant assure non seulement une conductivité électrique optimale grâce à sa capacité nominale de 125 ampères, mais offre également une flexibilité de câblage essentielle pour les professionnels de l'installation. Sa conception compacte et son couvercle de protection intégré garantissent une conformité stricte aux normes de sécurité, réduisant les risques d'arc électrique et protégeant contre les contacts accidentels.
Points Forts
Capacité Nominale Élevée : Gère un courant maximal de 125 A, permettant une distribution efficace pour des applications tertiaires et industrielles gourmandes en énergie.
Configuration Bipolaire (2P) : Assure une séparation et une gestion claires des circuits de phase et de neutre (ou des circuits DC), facilitant l'équilibrage et la maintenance.
Polyvalence de Câblage : Offre une répartition optimisée avec des capacités d'entrées/sorties principales de 25 mm² et des dérivations secondaires de 16 mm².
Sécurité Intrinsèque : Livré avec un couvercle de protection scellé, augmentant l'indice de protection (IP) et garantissant la sécurité opérationnelle dans le tableau.
Installation Modulaire : Conçu pour un montage aisé sur rail DIN ou plaque de fond dans tout type d'enveloppe de distribution.
Spécifications Techniques
Le modèle K023 est un bloc de jonction bipolaire (2P) conçu pour une distribution électrique de haut niveau, acceptant une charge maximale de 125 ampères. Il est doté d'une structure de connexion asymétrique et polyvalente, offrant un total de six points de connexion par pôle. Ces raccordements sont divisés en deux sections principales de 25 mm², destinées aux alimentations primaires ou aux sorties de puissance majeures, et quatre sections secondaires de 16 mm², idéales pour la distribution vers des circuits dérivés ou des équipements de plus faible calibre. L'ensemble est protégé par un couvercle de sécurité pré-installé, garantissant l'intégrité du système de connexion contre les interférences externes et les contacts non désirés.

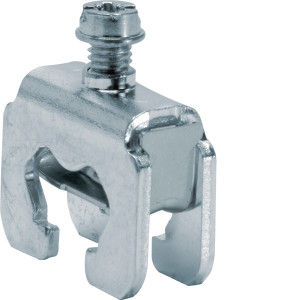

Type de Produit : Cavalier de raccordement (Accès Connexion)
Référence (SKU) : K070
Matériau : Cuivre (Cu)
Capacité de Liaison : 16 Barres
Séries Compatibles : Univers+
Systèmes Compatibles : Quadro4, Quadro5, Quadro+
Fonction : Interconnexion des barres omnibus
Le FC214 est un fond pour armoire électrique quadro4 de Hager, de dimensions de 260mm de profondeur, 1050mm de hauteur et 620mm de largeur. Ce fond s'associe avec les autres composants du système pour réaliser des armoires de sol ou coffrets en IP30, IP40 ou IP43 jusqu'à 630A. Sa résistance au choc IK08 et sa finition soignée Blanc pur sont idéales pour...
Type de Produit : Ressort de fixation pour appareillage
Compatibilité de Montage : Rail DIN (TH35)
Référence Fabricant : KZ060
Marque : Hager
Largeur Unitaire : 20 mm
Conditionnement : Lot de 10 pièces
Accessoires Inclus : Vis de fixation
Le FL419A est une plaque de montage pleine de dimensions 1230mm de hauteur, 743mm de largeur,2mm d'épaisseur pour coffret électrique orion plus de Hager FL130A.
Type de Produit : Paire de montants fonctionnels
Référence Modèle : UN07A
Système Compatible : Armoires électriques Univers
Longueur Fonctionnelle : 1050 mm
Largeur Unitaire : 26,20 mm
Objectif : Montage des unités d'équipement (système interne)
Type d'Installation : Au fond du coffret/armoire
Environnements Cibles : Résidentiel et Bâtiment Tertiaire

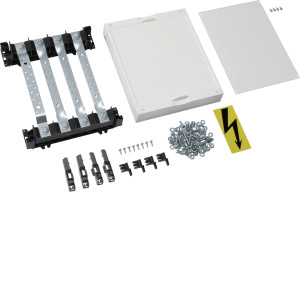

Référence Fabricant : UE21D2
Type d'Équipement : Unité de jeu de barres de distribution
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 250 A
Compatibilité de Gamme : Armoires électriques Hager Univers
Hauteur (H) : 300 mm
Largeur (L) : 250 mm
Matériau des Conducteurs : Cuivre
État de Livraison : Prêt à l'emploi (jeux de barres fournis)
Le FC218 est un fond pour armoire électrique quadro4 de Hager, de dimensions de 260mm de profondeur, 1650mm de hauteur et 620mm de largeur. Ce fond s'associe avec les autres composants du système pour réaliser des armoires de sol ou coffrets en IP30, IP40 ou IP43 jusqu'à 630A. Sa résistance au choc IK08 et sa finition soignée Blanc pur sont idéales pour...
Le FN112E est une plaque passe câble ouverte quadro evo de Hager, de dimensions de 600mm de profondeur, 18mm de hauteur et 1000mm de largeur. Il équipe les ensembles de cellules jusqu'à 4000A. Sa résistance au choc et sa finition soignée Blanc pur sont idéales pour une installation électrique sécurisée à l'intérieur des bâtiment.
Le UZ25V1 est un Jeu 20 bracelets guide fil grande section pour coffrets et armoires vega18, vegaD, orion plus, univers, quadro4, quadro5 et quadro evo de Hager. D'une capacité de 2200mm² les bracelets guide fils grand modèle permettent d'organiser le câblage interne des enveloppes sans avoir recours à une goulotte.

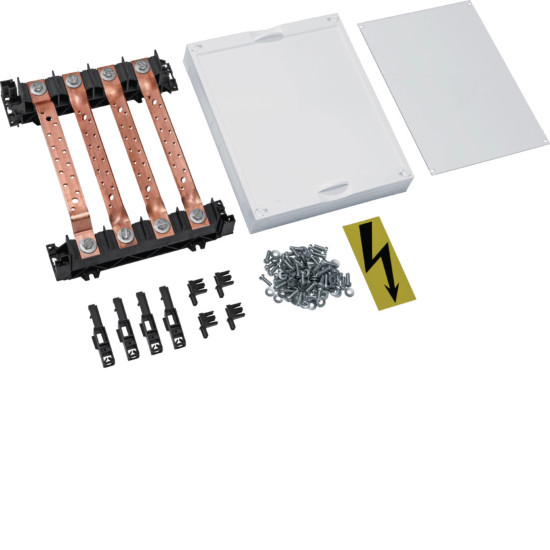

L'unité d'équipement jeu de barre Hager UE21D1 4 pôles 160A pour les armoires électriques univers, avec une hauteur de 300mm et une largeur de 250mm, est conçu pour une installation électrique optimisée.
Le UC832 est une barre en cuivre perforé et taraudé M6 de Hager. De dimensions 20mm de largeur, 5mm d'épaisseur et 1000mm de longueur, elle peut être éventuellement recoupée pour réaliser des jeux de barres 250A ou un conducteur de protection dans les tableaux électriques dans tous types d'environnements.
