Protection différentielle de haute fiabilité pour charges triphasées 400V
Pourquoi choisir ce produit ?
L'interrupteur différentiel Legrand DX³-ID est une composante essentielle pour la sécurisation des installations électriques complexes en milieu tertiaire et industriel. Spécifiquement conçu pour les réseaux tétrapolaires (4P) fonctionnant sous 400V, ce dispositif garantit une coupure rapide et sélective en cas de défaut d'isolement. Son utilisation est primordiale pour la mise en conformité des systèmes électriques avec les normes de sécurité en vigueur (notamment la protection contre les risques d'incendie générés par des fuites à la terre persistantes).
Points Forts
Sécurité Optimale pour 400V : Conception 4 Pôles (4P) parfaitement adaptée à la gestion des circuits triphasés, assurant une protection globale du réseau.
Protection Incendie 300mA : Sensibilité idéale pour les dispositifs de tête de ligne ou de sectionnement, agissant comme protection générale et préventive contre les départs d'incendie liés aux défauts d'isolement.
Fiabilité Type AC : Détection et coupure garanties pour les défauts de courant alternatif sinusoïdal, couvrant la majorité des risques de fuite standard.
Raccordement Professionnel : Bornes à vis assurant une connexion électrique de haute qualité, stable et durable, indispensable pour les applications à forte intensité nominale.
Spécifications Techniques
Ce dispositif de la gamme Legrand DX³-ID est un interrupteur différentiel tétrapolaire (4P) calibré pour une intensité nominale (In) de 25 Ampères sous une tension de service de 400V en courant alternatif. Sa fonctionnalité principale est la coupure automatique du circuit en cas de détection d'un courant de fuite à la terre, spécifiquement paramétrée à une sensibilité résiduelle nominale (IΔn) de 300mA. Ce modèle est de type AC, garantissant une réaction aux seuls défauts de courant alternatif sinusoïdal. Le raccordement est assuré par des bornes à vis, offrant une excellente tenue mécanique et électrique lors de l'installation sur rail DIN, et est identifié par la référence fabricant 411664.
Type de Produit : Interrupteur différentiel
Gamme : Legrand DX³-ID
Référence Fabricant : 411528
Configuration : Bipolaire (2P)
Tension Nominale (Un) : 230 V~
Courant Nominal (In) : 100 A
Sensibilité Nominale (IΔn) : 300 mA
Type de Détection : AC (Courants sinusoïdaux)
Mode de Raccordement : À vis
Conformité : Norme(s) Legrand/CE en vigueur pour la...
Type de Produit : Interrupteur Différentiel Modulaire
Série : DX³-ID
Référence Legrand : 411524
Nombre de Pôles : 2P (Bipolaire)
Tension Nominale : 230V~
Courant Nominal (In) : 25A
Sensibilité Différentielle (IΔn) : 300mA
Type de Détection : AC (Courants de défaut alternatifs sinusoïdaux)
Raccordement : À vis
Montage : Rail DIN (Modulaire)
Marque : Legrand
Gamme : DX³-ID
Référence : 411508
Nombre de pôles : 2P (Bipolaire)
Tension assignée : 230V~
Intensité nominale (In) : 100A
Sensibilité différentielle : 30mA
Type de protection : Type AC (détection courants alternatifs)
Type de raccordement : Bornes à vis
Destination : Protection des personnes et des circuits domestiques/tertiaires...
Type de Produit : Interrupteur différentiel
Série/Modèle : DX³-ID
Fabricant : Legrand
Référence Constructeur : 411527
Configuration des Pôles : Bipolaire (2P)
Tension Nominale : 230V~ (Courant Alternatif)
Intensité Nominale (In) : 80A
Sensibilité Nominale (IΔn) : 300mA
Type de Détection : AC
Mécanisme de Raccordement : Bornes à vis
DX³-ID interrupteur différentiel modulaire tétrapolaire, détecte les fuites de courant dues à des défauts d'isolement et coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant.
Type de Produit : Interrupteur Différentiel
Gamme : DX³-ID
Marque : Legrand
Référence Constructeur : 411507
Nombre de Pôles : 2P (Bi-Polaire)
Tension Nominale : 230 V~ (Courant Alternatif)
Courant Nominal (In) : 80 Ampères
Sensibilité Nominale : 30 mA
Type de Déclenchement Différentiel : AC (Courant sinusoïdal)
Mode de Raccordement : Bornes à vis...
Référence Legrand : 411662
Série : DX³-ID
Type de Produit : Interrupteur différentiel
Configuration : Tétrapolaire (4P)
Tension Nominale : 400 V~
Courant Nominal (In) : 63 A
Sensibilité Nominale (IΔn) : 30 mA
Type de Détection Différentielle : AC
Raccordement : Bornes à vis
Normes : Conforme aux standards IEC / EN en vigueur (selon documentation Legrand)
Type de Produit : Interrupteur Différentiel
Gamme : Legrand DX³-ID
Référence (Catalogue) : 411506
Polarité : Bipolaire (2P)
Courant Nominal (In) : 63 A
Tension Nominale (Un) : 230 V~
Sensibilité Différentielle (IΔn) : 30 mA
Type de Détection : AC (Courants sinusoïdaux alternatifs)
Raccordement : Bornes à vis
Fonction : Protection contre les contacts...
Type de Produit : Interrupteur différentiel
Série : DX³-ID
Fabricant : Legrand
Référence (Catalogue) : 411505
Pôles : 2P (Bipolaire)
Tension Nominale : 230V~ (Courant Alternatif)
Calibre Nominal (In) : 40A
Sensibilité (IΔn) : 30mA
Type de Détection : AC (Courants de défaut sinusoïdaux)
Raccordement : À vis
Fonction : Protection des personnes contre les...
Type de Dispositif : Interrupteur Différentiel (ID)
Gamme : Legrand DX³-ID
Référence Fabricant : 411526
Nombre de Pôles : 2P (Bipolaire)
Tension Nominale : 230V~ (Courant Alternatif)
Courant Nominal (In) : 63 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection : Type AC
Raccordement : Bornes à vis
Fonction : Protection des personnes contre les...
Référence Legrand : 411660
Type de Produit : Interrupteur Différentiel (ID)
Gamme : DX³
Configuration : Tétrapolaire (4P)
Tension Nominale (Un) : 400V~ (Alternatif)
Courant Nominal (In) : 25A
Sensibilité Nominale (IΔn) : 30mA
Type de Détection : AC (Courant alternatif sinusoïdal)
Connexion : Bornes à vis
Pouvoir de Coupure : Conforme à la norme EN 61008-1
Marque : Legrand
Gamme : DX³-ID
Référence : 411504
Type de produit : Interrupteur différentiel
Configuration des pôles : 2P (Bipolaire)
Courant nominal (In) : 25 A
Sensibilité différentielle : 30 mA
Type de différentiel : Type AC
Tension assignée d'emploi (Ue) : 230 V~
Type de connexion : Bornes à vis
Mode d'installation : Rail DIN (modulaire)
Fréquence...
Type de Produit : Interrupteur Différentiel (ID)
Gamme : Legrand DX³-ID
Référence Fabricant : 411666
Nombre de Pôles : 4P (Tétrapolaire)
Tension Nominale : 400 V~
Calibre Nominal (In) : 63 A
Sensibilité (IΔn) : 300 mA
Type de Détection : Type AC (Alternatif Sinusoïdal)
Raccordement : Bornes à vis
Montage : Rail DIN (Modulaire)
Type de Produit : Interrupteur Différentiel (ID)
Gamme : Legrand DX³-ID
Référence Fabricant : 411665
Nombre de Pôles : 4P (Tétrapolaire)
Tension Nominale (Un) : 400V~
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 300mA
Type de Différentiel : AC
Mode de Connexion : Bornes à vis
Montage : Rail DIN
Marque : Legrand
Gamme : DX³-ID
Référence : 411525
Type de produit : Interrupteur différentiel
Nombre de pôles : 2P (Bipolaire)
Tension nominale : 230V~
Intensité nominale (In) : 40A
Sensibilité (IΔn) : 300mA
Type de différentiel : Type AC (courants alternatifs)
Encombrement : 2 modules (35mm)
Type de raccordement : Bornes à vis
Configuration de câblage...
Type de Produit : Interrupteur différentiel
Marque : Legrand
Référence Constructeur : 411663
Gamme : DX³-ID
Nombre de Pôles : 4P (Tétrapolaire)
Tension Nominale (Un) : 400 V~
Courant Nominal (In) : 80 A
Sensibilité Différentielle (IΔn) : 30 mA
Type de Détection : AC
Raccordement : Bornes à vis
Fonction : Protection contre les courants de fuite à la terre...
339 000 F CFATTC
339 000 F CFAHT
En stock. Livré sous 24 à 72H

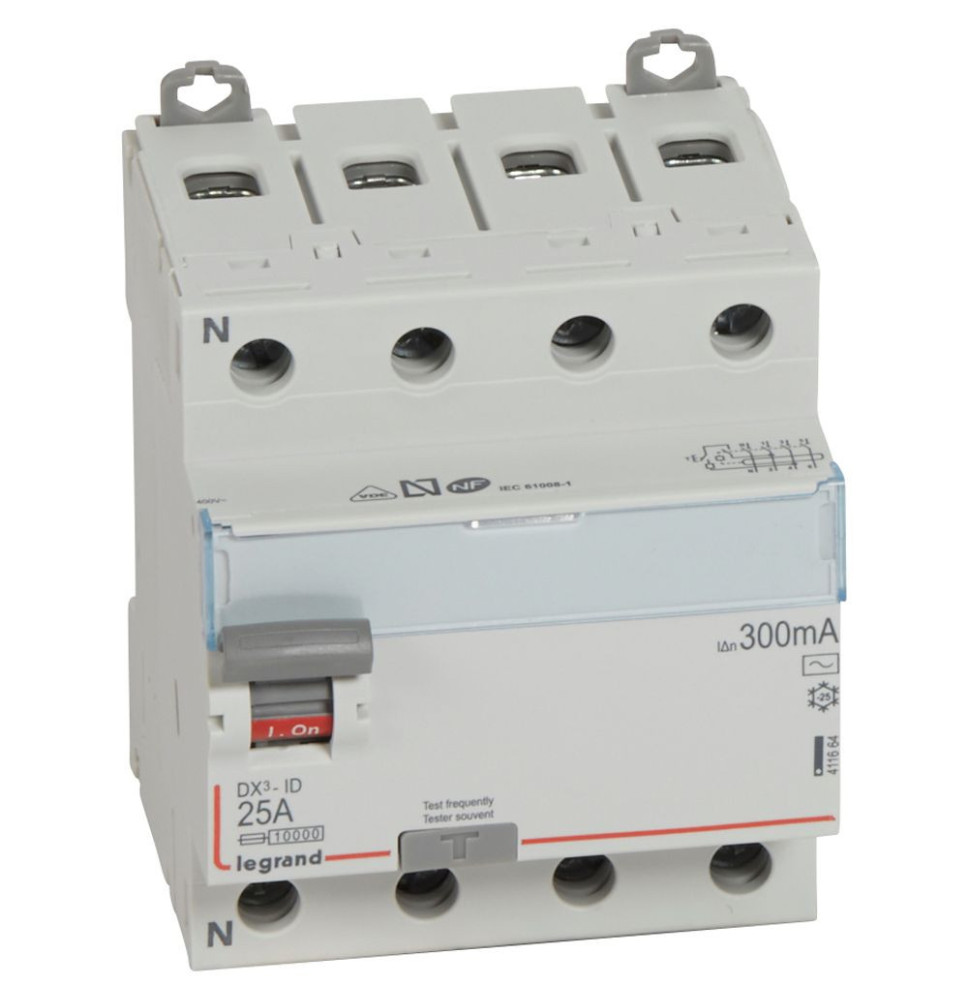

Référence Produit (Legrand) : 411664
Type d'Appareil : Interrupteur différentiel
Gamme : DX³-ID
Nombre de Pôles : 4P (Tétrapolaire)
Tension Nominale : 400 V AC (Courant Alternatif)
Courant Nominal (In) : 25 A
Type de Détection de Défaut : AC
Sensibilité Nominale (IΔn) : 300 mA
Type de Raccordement : Bornes à vis
Utilisation Recommandée : Protection générale / Industrielle et Tertiaire
