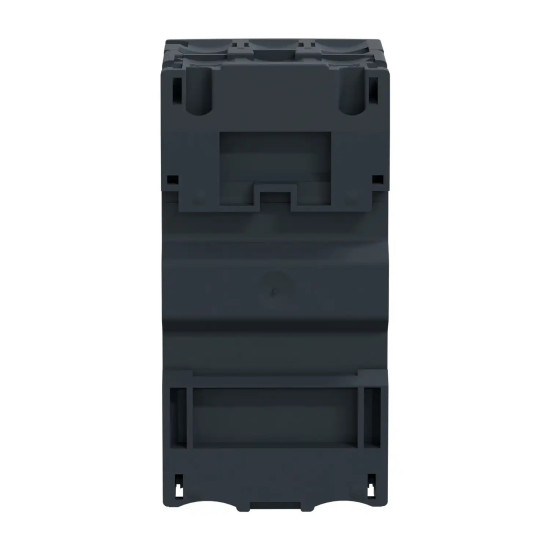

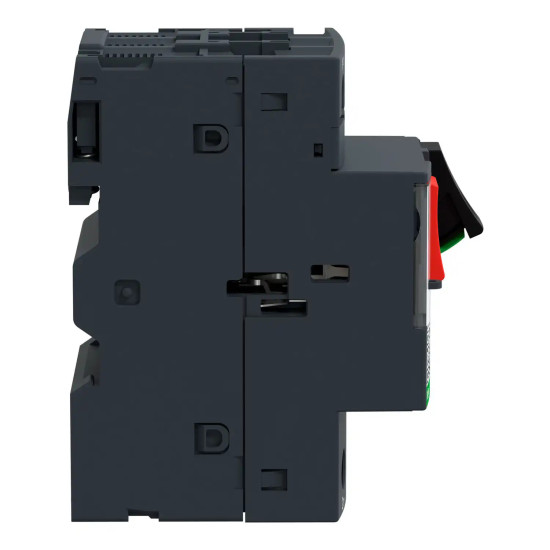

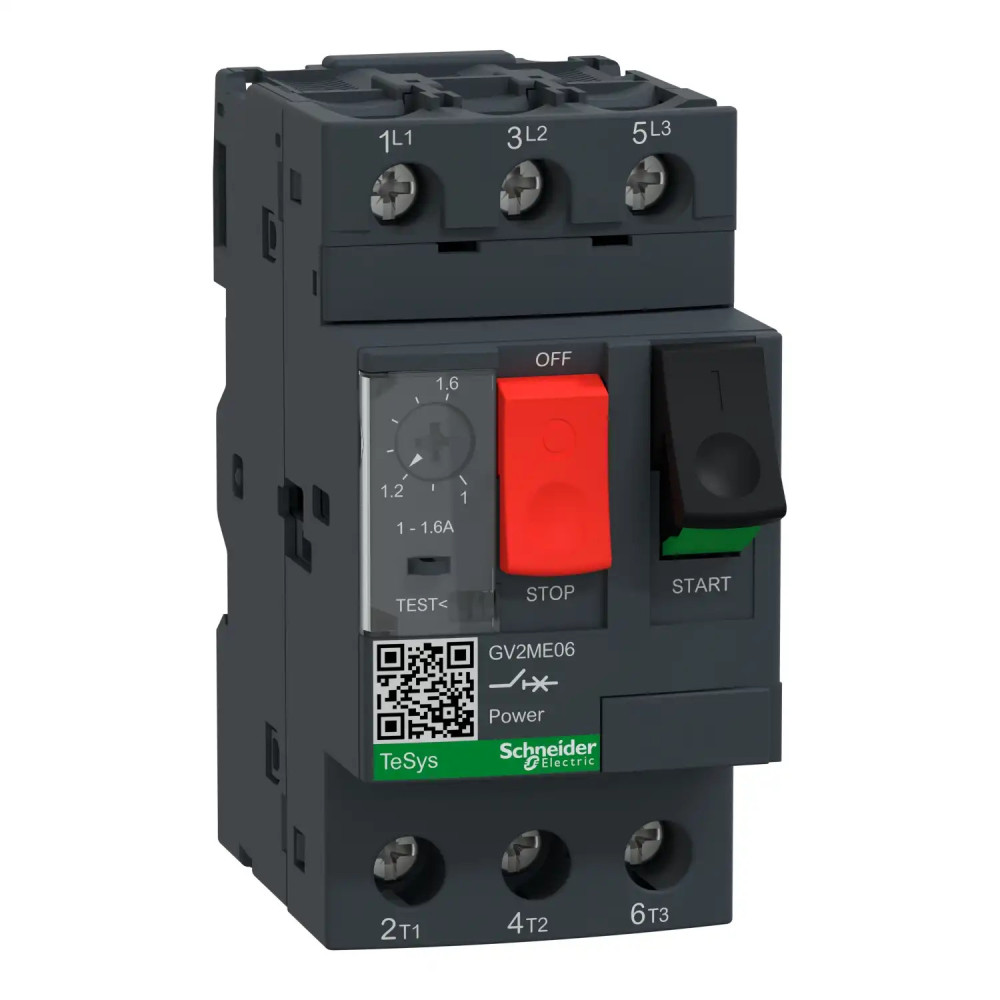

Disjoncteur moteur GV2ME 1 à 1,6 A 3P 3d déclencheur magnétothermique Schneider Electric - GV2ME06

Pour la protection des installations industrielles, notamment des moteurs, Schneider Electric propose au sein de la gamme TeSys™ les disjoncteurs magnétothermiques GV2ME Constituant une protection complète (magnétothermique et bouton-poussoir de commande manuelle en façade), ce disjoncteur moteur compact (45 mm de large), de calibre 1,6 A, est destiné à la commande et à la protection des moteurs Associé à un contacteur TeSys D, il offre une solution de contrôle complète pour les installations de vos clients. Doté de 3 pôles et de bornes à vis-étriers, il reçoit des fils souples ou rigides. Il est aussi compatible avec les peignes GV2G. Dans une logique de plus grande adaptabilité aux besoins, le montage peut se faire par encliquetage sur rail DIN ou par visserie sur châssis de coffret TeSys GV est une gamme complète comprenant des disjoncteurs, des contacteurs additionnels, etc pour composer une commande optimale des circuits de vos clients.

Principales :
Gamme : TeSys Deca
Nom du produit : TeSys GV2
Type de produit ou équipement : Disjoncteur moteur
Nom de l'appareil : GV2ME
Application de l'appareil : Protection moteur
Technologie du déclencheur : Thermique-magnétique .

.

Complémentaires :
Description des pôles : 3P
Type de réseau : CA
Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2 ; AC-3 se conformer à CEI 60947-4-1 ; AC-3e se conformer à CEI 60947-4-1
Fréquence du réseau : 50/60 Hz se conformer à CEI 60947-2
Puissance moteur kW : 0,37 kW à 400/415 V CA 50/60 Hz ; 0,55 kW à 400/415 V CA 50/60 Hz ; 0,37 kW à 500 V CA 50/60 Hz ; 0,55 kW à 500 V CA 50/60 Hz ; 0,75 kW à 500 V CA 50/60 Hz ; 0,75 kW à 690 V CA 50/60 Hz ; 1,1 kW à 690 V CA 50/60 Hz
Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz conforme à CEI 60947-2 ; 100 kA Icu à 400/415 V CA 50/60 Hz conforme à CEI 60947-2 ; 100 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2 ; 100 kA Icu à 500 V CA 50/60 Hz conforme à CEI 60947-2 ; 100 kA Icu à 690 V CA 50/60 Hz conforme à CEI 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2 ; 100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2 ; 100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2 ; 100 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2 ; 100 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2
Type de commande : Bouton poussoir
[In] courant nominal : 1,6 A
Zone de réglage de protection thermique : 1…1,6 A se conformer à CEI 60947-2
Courant de déclenchement magnétique : 26,2 A
[Ith] courant thermique conventionnel : 1,6 A se conformer à CEI 60947-2
[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
[Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
Sensibilité à une perte de phase : Oui se conformer à CEI 60947-4-1
Aptitude au sectionnement : Oui conforme à CEI 60947-1
Puissance dissipée par pôle : 2,5 W
Durée de vie mécanique : 100000 cycle
Durée de vie électrique : 100000 cycle pour AC-3 à 415 V In ; 100000 cycle pour AC-3e à 415 V In
Service nominal : Ininterrompu se conformer à CEI 60947-4-1
Mode de raccordement : Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…6 mm² rigide ; Circuit de puissance : borniers à vis-étrier 2 câble(s) 1,5…6 mm² flexible sans embout ; Circuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm² flexible avec embout
Couple de serrage : 1,7 N.m - sur borniers à vis-étrier
Mode de fixation : 35 mm

DIN rail symétrique : clipsé ;

Panneau : vissé (avec plaque adaptatrice)
Position de montage : Horizontal ; Verticale
Largeur : 45 mm
Hauteur : 89 mm
Profondeur : 78,5 mm
Poids net : 0,26 kg
Couleur : Gris foncé .
