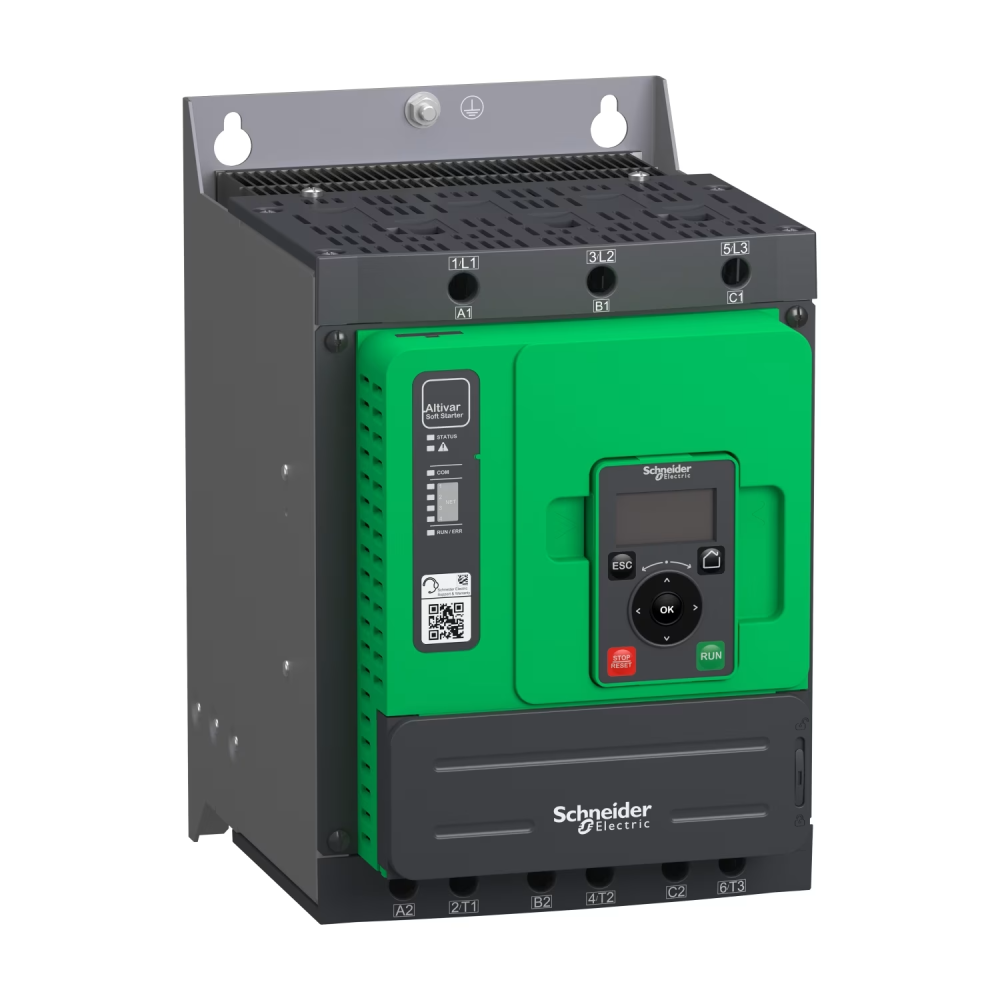

Démarreur progressif - 88A - 208V à 690V Altivar Soft Starter ATS480 Schneider Electric - ATS480D88Y

Principales :
Gamme de produit : Altivar Soft Starter ATS480 ;
Type de produit ou équipement : Démarreur progressif ;
Destination du produit : Moteurs asynchrones ;
Application spécifique du produit : Process et infrastructures ;
Nom de l'appareil : ATS480 ;
Nombre de phases réseau : 3 phases ;
Catégorie d'emploi : AC-3A, AC-53A ;
Tension d'alimentation : 208...690 V - 15...10 % ;
Fréquence d'alimentation : 50...60 Hz - 20...20 % ;
Courant assigné d'emploi [Ie] : Service normal 88,0 A (<40 °C), Courant nominal application sévère : 75,0 A à 40 °C ;
Degré de protection IP : IP20 ;
Puissance moteur kW : 22 kW à 230 V service normal, 18,5 kW à 230 V robuste, jusqu’à 75 kW à 690 V service normal ;
Puissance moteur hp : 25 hp à 208 V service normal, jusqu’à 75 hp à 575 V service normal ;
Carte optionnelle : Modules de communication Profibus DP, Modbus TCP/EtherNet/IP, CANopen, Profinet.

Complémentaires :
Raccordement : Dans la ligne d'alimentation du moteur, Aux bornes en triangle du moteur ;
Tension du circuit de commande [Us] : 110…230 V CA 50/60 Hz - 15…10 % ;
Protection intégrée : Surcharge moteur, Défaut de phase, Perte de phase, Limitation de courant, Blocage rotor, Protection thermique démarreur et moteur ;
Limitation courant %In : 150…700 % ;
Perte de puissance : 25 W statique, 270 W selon courant ;
Normes : CEI 60947-4-2, UL 60947-4-2, CEI 60664-1 ;
Certifications : CE, cULus, CCC, UKCA, RCM, DNV, ABS, BV, CCS ;
Tension circuit de commande [Uc] : 24 V CC ;
Entrées logiques : 4 programmables, type STOP, RUN, DI3, DI4 ;
Sorties relais : 3 ;
Sorties logiques : 2 ;
Entrées analogiques : 1 (sondes PTC/Pt100) ;
Sorties analogiques : 1 (0…20 mA ou 0…10 V) ;
Communication : Modbus série RS485, 1200…256000 bit/s, format 8 bits configurable, méthode esclave ;
Fonctions : Contrôle bypass externe, Pré-chauffe, Désenfumage, Multi-moteur, Journalisation sécurité, Terminal graphique ;
Position de fonctionnement : Vertical ±10° ;
Dimensions : Hauteur 290 mm, Largeur 190 mm, Profondeur 247 mm ;
Poids Net : 8,3 kg.

Environnement :
Compatibilité électromagnétique : Normes CEI 60947-4-2, CEI 61000-4-x ;
Degré de pollution : Niveau 3 ;
Tension assignée aux chocs [Uimp] : 6 kV ;
Tension assignée d'isolement [Ui] : 690 V ;
Classe environnementale : 3C3 et 3S2 CEI 60721-3-3 ;
Humidité relative : 0…95 % sans condensation ;
Température ambiante fonctionnement : -15…40 °C (sans déclassement), 40…60 °C avec réduction courant ;
Température stockage : -25…70 °C ;
Altitude fonctionnement : ≤1000 m sans déclassement, >1000…4000 m avec réduction courant ;
Vibrations et chocs : spécifications détaillées pour fonctionnement, stockage et transport.

Emballage :
Type 1 : PCE ;
Unités par paquet : 1 ;
Dimensions : Hauteur 37 cm, Largeur 31 cm, Longueur 39 cm ;
Poids : 9,785 kg ;
Type 2 : P06 ;
Unités par emballage 2 : 8 ;
Dimensions : Hauteur 86 cm, Largeur 60 cm, Longueur 80 cm ;
Poids : 86,5 kg.
