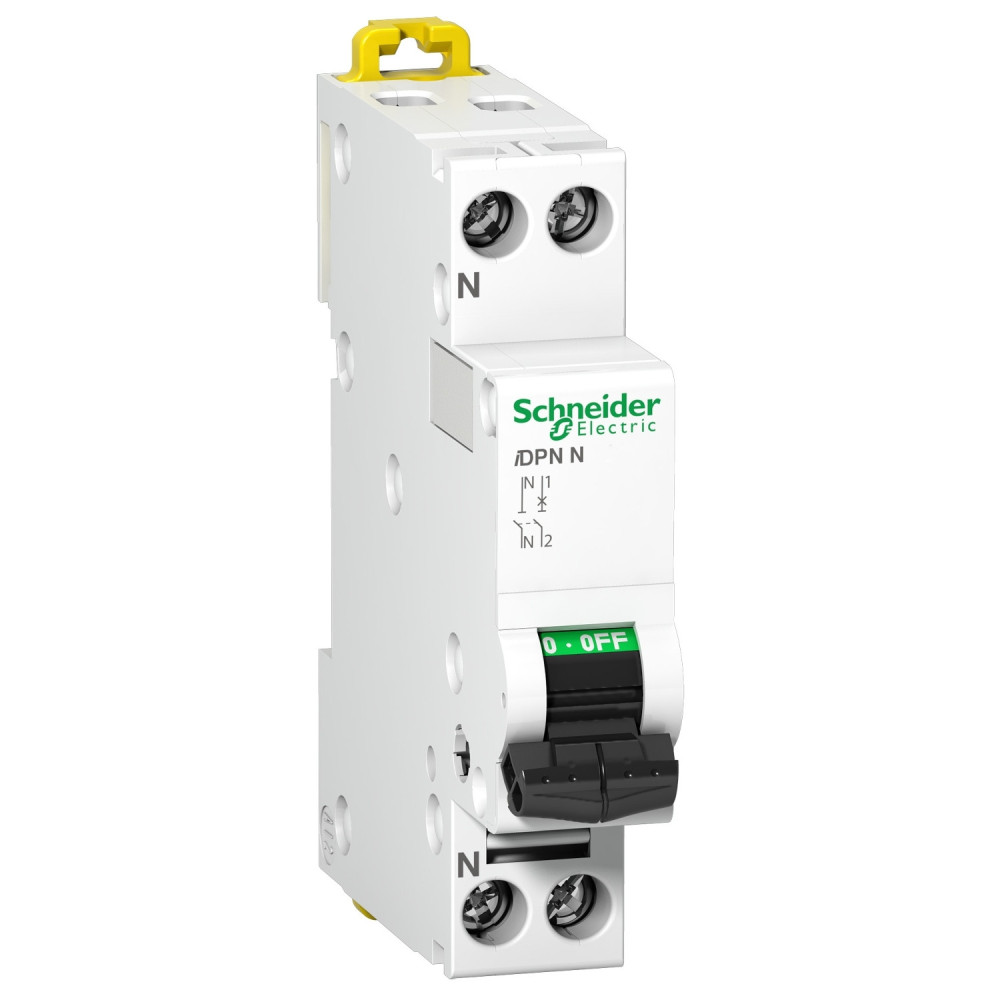

Disjoncteur modulaire miniature, 1P+N en 1 module, 25A, caractéristique C, 6kA Acti9 iDPN iDT40 Schneider Electric - A9N21559

Le disjoncteur miniature Acti9 iDPN (6 kA, CEI/EN 60898-1) est unipolaire + neutre, 40 A, courbe B, 1 MW, avec Ue 400 V CA et Ui 440 V CA. Compact, il offre une forte densité de montage et protège contre courts-circuits et surcharges, y compris avec neutre connecté. Basé sur une technologie thermomagnétique, il peut se combiner avec des dispositifs différentiels pour renforcer la sécurité. Des modules auxiliaires optionnels sont disponibles : signalisation de position, déclenchement sur défaut, déclencheurs à émission ou à minimum/maximum de tension. De couleur RAL 9003, ce disjoncteur respecte la norme CEI/EN 60898-1.

Le disjoncteur miniature Clario iDPN N est un modèle basse tension 1P+N (1 pôle protégé), 16 A, courbe C. Il offre un pouvoir de coupure jusqu’à 10 kA à 230 VCA et assure la protection contre courts-circuits et surcharges. Conforme aux normes IEC/EN 60898-1 et 60947-2, il est adapté au résidentiel et à l’industriel, avec fonction d’isolement. Il dispose d’une endurance électrique et mécanique de 20 000 cycles. Sa tension de service est 230 VCA, Ui 400 VCA et tenue aux chocs 4 kV. Fréquence : 50/60 Hz. Compact, il se monte sur rail DIN (2 modules de 9 mm), IP20/IP40, blanc RAL9003. Dimensions : 18×81×78 mm, poids 115 g. Température de fonctionnement : -25 °C à +70 °C.

Le disjoncteur miniature Acti9 iDPN (6 kA, CEI/EN 60898-1) est unipolaire + neutre, 25 A, courbe B, 1 MW, avec une tension de service de 400 V CA et une tension d’isolement de 440 V CA. Il protège efficacement contre les courts-circuits et les surcharges, notamment dans les systèmes avec neutre connecté. Sa conception compacte permet une forte densité de montage en armoire. Doté d’un déclencheur thermomagnétique, il peut être combiné à des dispositifs différentiels pour plus de sécurité. Des modules auxiliaires optionnels sont disponibles : affichage de position, déclenchement sur défaut, émission de courant, minimum et maximum de tension. De couleur RAL 9003, il est conforme à la norme CEI/EN 60898-1.

Le disjoncteur miniature Acti 9 iDPN (6 kA, CEI/EN 60898-1) est un modèle 3 pôles + neutre, 13 A, courbe C, 3 MW. Il assure la protection contre les courts-circuits et les surcharges dans les installations électriques avec conducteur neutre connecté. Sa conception compacte permet une forte densité de montage dans les armoires de commande. Doté d’une technologie de déclencheur thermomagnétique, il peut être combiné à des dispositifs différentiels pour une sécurité renforcée. Des modules auxiliaires optionnels sont disponibles : indication de la position de l’interrupteur, déclenchement sur défaut, déclencheur à émission, déclencheur à minimum ou maximum de tension. De couleur RAL 9003, il respecte la norme CEI/EN 60898-1.

Le disjoncteur miniature Acti9 iDPN (6 kA, CEI/EN 60898-1) est unipolaire + neutre, 20 A, courbe B, 1 MW, avec une tension de service de 400 V CA et une tension d’isolement de 440 V CA. Il assure une protection fiable contre les courts-circuits et les surcharges dans les systèmes électriques avec neutre connecté. Sa conception compacte permet une densité d’installation élevée dans les armoires de commande. Équipé d’un déclencheur thermomagnétique, il peut être combiné avec des dispositifs différentiels pour renforcer la sécurité. Des modules auxiliaires optionnels sont disponibles : affichage de position, déclenchement sur défaut, déclencheur shunt, minimum et maximum de tension. De couleur RAL 9003, il est conforme à la norme CEI/EN 60898-1.

Le Clario iDPN N est un disjoncteur miniature basse tension 1P+N, 10 A, courbe C, conçu pour protéger les circuits contre les courts-circuits et surcharges. Il supporte un pouvoir de coupure jusqu’à 10 kA à 230 VCA et est conforme aux normes EN/IEC 60898-1 et IEC 60947-2. Adapté à l’isolement industriel, il possède une endurance électrique et mécanique jusqu’à 20 000 cycles. Tension de fonctionnement 230 VCA, isolement 400 VCA, tenue aux chocs 4 kV. Montage sur rail DIN, largeur 2 modules (18 mm), degré de pollution 3, IP20/IP40. Dimensions 18×81×78 mm, poids 115 g, couleur blanc RAL9003. Températures : -25 à 70 °C fonctionnement, -40 à 70 °C stockage.

Le disjoncteur miniature Acti9 iDPN (6 kA, CEI/EN 60898-1) est unipolaire + neutre, 32 A, courbe B, 1 MW, avec Ue 400 V CA et Ui 440 V CA. Il assure la protection contre les courts-circuits et surcharges dans les systèmes électriques avec neutre connecté. Sa conception compacte permet une haute densité de montage en armoire. Équipé d’un déclencheur thermomagnétique, il peut être combiné à des dispositifs différentiels pour renforcer la sécurité. Des modules auxiliaires optionnels sont disponibles : signalisation de position, déclenchement sur défaut, déclencheurs à émission de courant, minimum et maximum de tension. De couleur RAL 9003, il est conforme aux normes CEI/EN 60898-1.

Le disjoncteur miniature Acti9 iDPN (6 kA, CEI/EN 60898-1) est un modèle unipolaire + neutre, 6 A, courbe B, 1 MW, conçu pour protéger efficacement les circuits contre les courts-circuits et surcharges, avec neutre connecté. Sa tension de service atteint 400 V CA et son isolement 440 V CA. Sa conception compacte optimise la densité de montage dans les armoires électriques. Équipé d’un déclencheur thermomagnétique, il peut être associé à des dispositifs différentiels pour renforcer la sécurité. Des modules auxiliaires optionnels sont disponibles : affichage de position, déclenchement sur défaut, déclencheur à émission, à minimum ou maximum de tension. De couleur RAL 9003, il répond à la norme CEI/EN 60898-1.

Le disjoncteur miniature Acti 9 iDPN (6 kA, CEI/EN 60898-1) est un modèle unipolaire + neutre, 4 A, courbe B, 1 MW, offrant une protection fiable contre les courts-circuits et surcharges, avec conducteur neutre connecté. Il supporte une tension de service de 400 V CA et une tension d’isolement de 440 V CA. Sa conception compacte optimise l’installation en armoire de commande. Doté d’un déclencheur thermomagnétique, il peut être associé à des dispositifs différentiels pour une sécurité accrue. Des modules auxiliaires optionnels sont disponibles : indication de position, déclenchement sur défaut, déclencheur shunt, à minimum ou maximum de tension. De couleur RAL 9003, il est conforme à la norme CEI/EN 60898-1.

Le Clario iDPN N est un disjoncteur miniature basse tension 1P+N, 6 A, courbe C, protégeant les circuits contre courts-circuits et surcharges. Son pouvoir de coupure atteint 10 kA à 230 VCA, conforme aux normes EN/IEC 60898-1 et IEC 60947-2. Adapté à l’isolement industriel, il offre une endurance électrique et mécanique jusqu’à 20 000 cycles. Tension de fonctionnement 230 VCA, isolement 400 VCA, tenue aux chocs 4 kV, fréquence 50/60 Hz. Montage sur rail DIN, largeur 2 modules (18 mm), degré de pollution 3, IP20/IP40. Dimensions 18×81×78 mm, poids 115 g, couleur blanc RAL9003. Températures : -25 à 70 °C fonctionnement, -40 à 70 °C stockage.

L’auxiliaire électrique Acti9 OF+SD/OF est un module 2-en-1 servant de contact ouvert/fermé (OF) ou d’indicateur de défaut (SD). Compatible avec les gammes Acti9 C60, C40, C120, iID, DT40, iDPN Vigi, SW60-DC, iTG40 et xC60, il dispose d’un contact inverseur pour signaler à distance l’état ouvert/fermé et/ou un déclenchement sur défaut. La sélection OF+SD ou OF+OF se fait via un commutateur en face avant, avec voyant mécanique et bouton test. Tension d’emploi : 24–415 VCA ou 24–130 VCC, fréquence 50/60 Hz, courant Ie max 6 A. Largeur 1 module (9 mm), dimensions 9×85,3×73,5 mm, poids 30 g, couleur blanc RAL9003. Protection : IP20 (bornes), IP40 (boîtier). Températures : -25 à +50 °C (fonctionnement). Conforme EN/IEC 60947-5-1.
