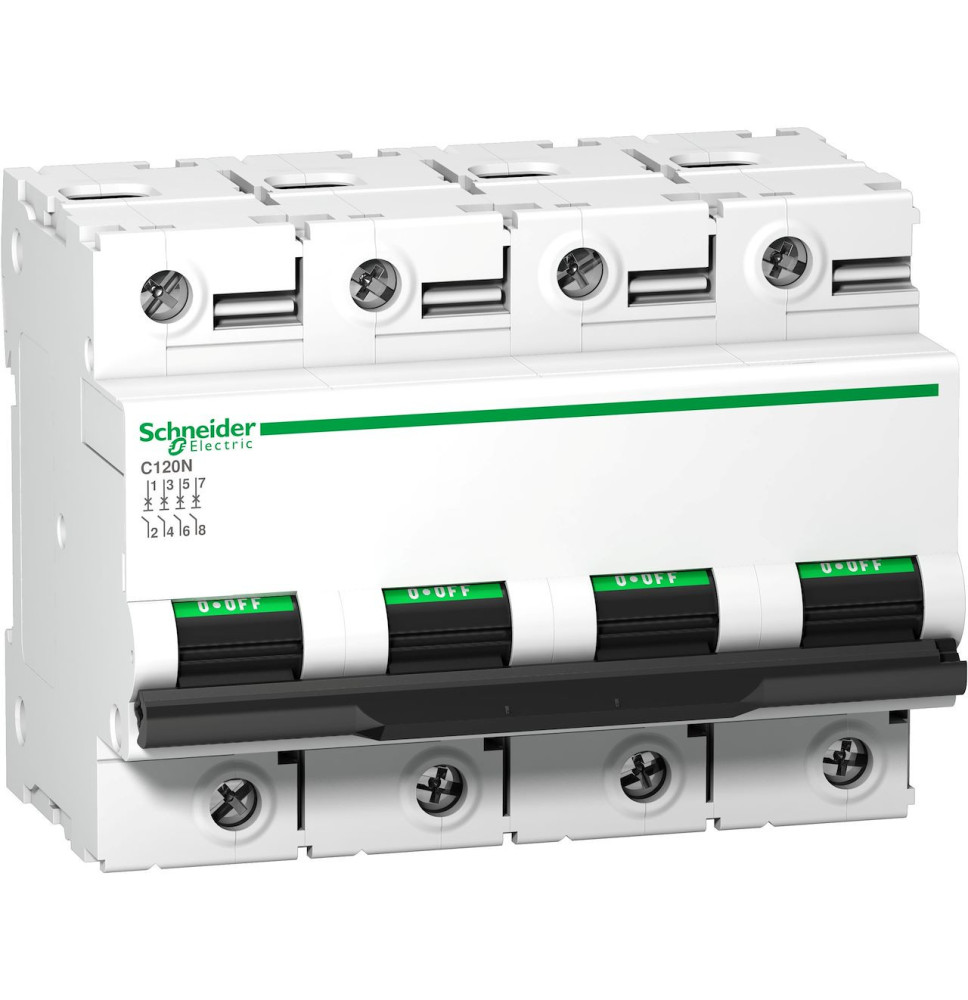

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB). C'est un disjoncteur 4P avec 4 pôles protégés, courant nominal In de 63A et courbe de déclenchement C. Le pouvoir de coupure en court-circuit assigné va jusqu'à 10000A à 230VCA à 400VCA conformément à la norme E /IEC 60898-1 et 10000A à 230VCA à 400VCA conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. L'affichage de la bande verte garantit un contact ouvert physiquement et permet d'effectuer des travaux sur le circuit aval en toute sécurité. Il a une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un haut niveau de performance industrielle. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension opérationnelle Ue passe de 380VCA à 415VCA. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 12 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 108mm x (H) 81mm x (P) 73mm. Le poids est de 0,82kg. Selon IEC/EN 60529, il a un degré de protection IP20 sur ses borniers. La température de fonctionnement est de -25°C à 70°C. La température de stockage est de -40°C à 85°C.
.
Gamme :
Acti9
Nom du produit :
Acti9 C120
Type de produit ou équipement :
Disjoncteur miniature
Nom de l'appareil :
C120N
Application de l'appareil :
Distribution
Caractéristiques électriques :
Description des pôles :
4P
Nombre de pôles protégés :
4
[In] Courant nominal :
63 A à 30 °C
Type de réseau :
CA
Technologie du déclencheur :
Thermique-magnétique
Courbe de déclenchement :
C
Limite de déclenchement magnétique :
5...10 x In
Pouvoir de coupure :
Selon EN/IEC 60898-1 :
Selon EN/IEC 60947-2 :
-
6 kA Icu à 440 V CA 50/60 Hz ;
-
20 kA Icu à 220...240 V CA 50/60 Hz ;
-
10 kA Icu à 380...415 V CA 50/60 Hz ;
-
10 kA Icu à ≤ 500 V CC.
[Ics] Pouvoir assigné de coupure de service :
-
7 500 A (75 %) à 400 V CA 50/60 Hz (EN/IEC 60898-1) ;
-
4,5 kA (75 %) à 440 V CA 50/60 Hz (EN/IEC 60947-2) ;
-
7,5 kA (75 %) à 380...415 V CA 50/60 Hz (EN/IEC 60947-2) ;
-
15 kA (75 %) à 220...240 V CA 50/60 Hz (EN/IEC 60947-2) ;
-
10 kA (100 %) à ≤ 500 V CC (EN/IEC 60947-2).
Classe de limitation :
1 (conforme à EN/IEC 60947-2).
Tensions :
[Ue] Tension assignée d'emploi :
[Ui] Tension assignée d'isolement :
500 V CA 50/60 Hz (EN/IEC 60947-2).
[Uimp] Tension assignée de tenue aux chocs :
6 kV (EN/IEC 60947-2).
Conformité et certifications :
Normes :
-
EN/IEC 60947-2 ;
-
EN/IEC 60898-1.
Certifications du produit :
EAC.
Aptitude au sectionnement :
Oui (conforme à CEI 60947-2).
Fonctionnalités supplémentaires :
Coupure pleinement apparente :
Oui.
Type de commande :
Par maneton.
Signalisation locale :
Indication ON/OFF.
Installation :
Mode d'installation :
Encliquetable.
Support de montage :
Rail DIN symétrique 35 mm.
Compatibilité :
Compatible répartiteur, peigne, jeu de barres.
Pas de 9 mm :
12.
Dimensions et poids :
Hauteur :
81 mm ;
Profondeur :
73 mm ;
Largeur :
108 mm ;
Poids net :
0,82 kg.
Apparence :
Couleur :
Blanc.
