L’interrupteur différentiel pur sert à protéger les personnes et non les installations. Au moment où la personne va le toucher, il crée un circuit avec la terre. Le courant au lieu de rester dans le circuit domestique, utilise le corps humain pour aller à la terre.
L'interrupteur différentiel, également appelé disjoncteur, est un dispositif présent dans votre système électrique. Il est capable d’ouvrir le circuit, c’est-à-dire d’interrompre l’alimentation en énergie, au moment où le courant se disperse accidentellement.
Un interrupteur différentiel pur offre une protection contre les fuites de courant, mais pas contre les surtensions. Pour ce type de problèmes, l’interrupteur magnétothermique est nécessaire.
L'interrupteur différentiel type AC ne fonctionne qu’en courant alternatif. Presque toutes les installations à usage civil entrent dans cette catégorie.

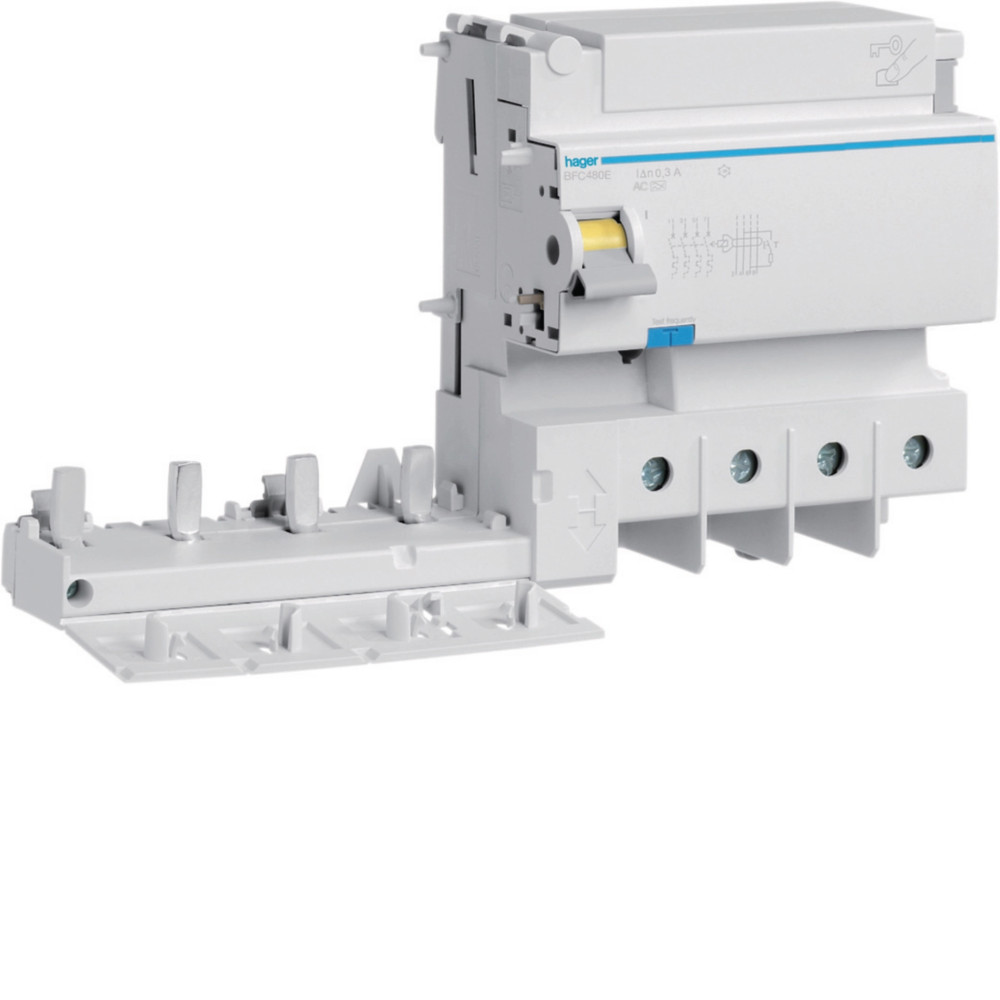

Caractéristiques :
Série Hager
Tension nominale AC 230 / 400 Vac
Courant dans 125A
Courant différentiel 300mA
Fréquence nominale 50 Hz
Position neutre à gauche ou à droite
Tension d'isolation nominale 500V
Courant nominal de maintien de défaut 6000V
Type de différentiel AC
4 pôles
6 modules
Degré de protection du boîtier IP20
Profondeur du produit installé 69 mm
Hauteur du produit installé 103 mm
Largeur du produit installé 213 mm
Couple de serrage 3,5 Nm
Type de montage sur rail DIN
Fiche technique
Tension: 230/400VAC
Modules: 6
Pôles: 4P
Type de différentiel: AC
Courant différentiel : 0.3A
Ampère: 125A
Protections du circuit: Blocs différentiels
