Informations Générales

Gamme : Resi9 ;

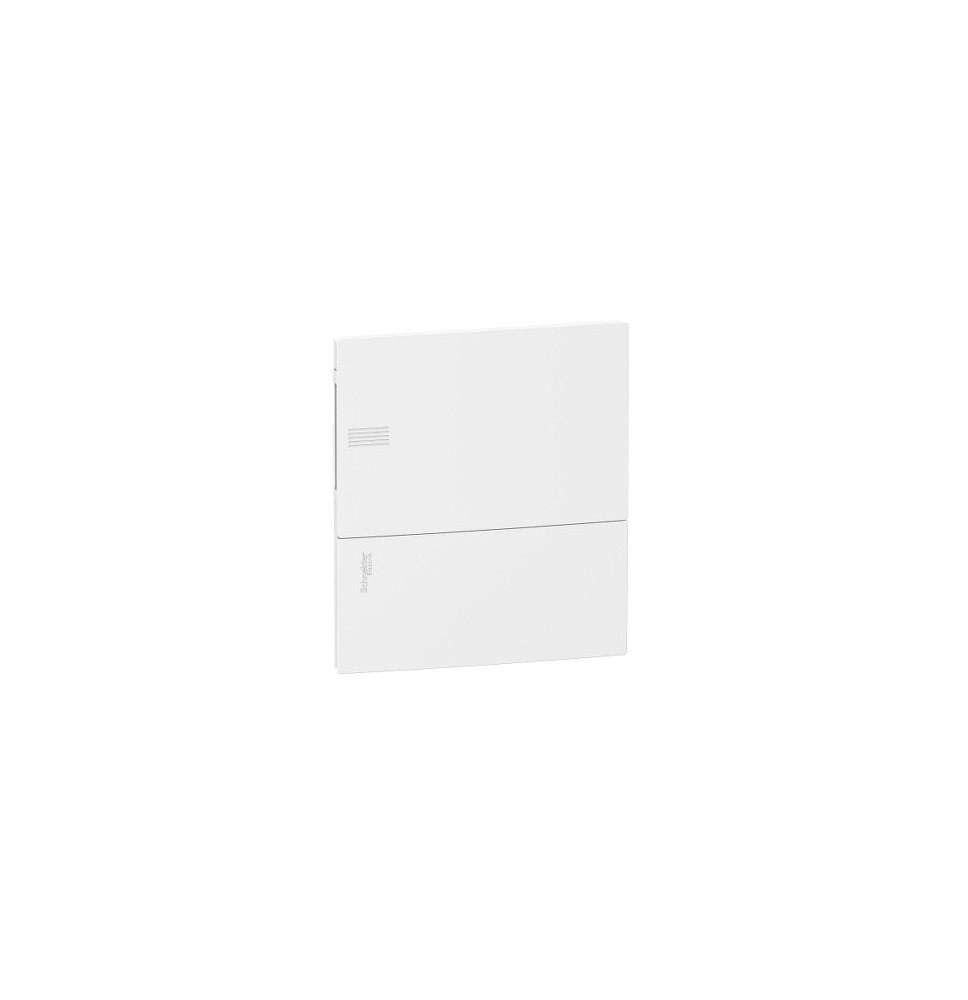

Nom du produit : Resi9 MP ;

Type de produit : Boîtier ;

Type d’extensibilité : Boîtier modulaire ;

Type de porte : Opaque ;

Installation : Encastré ;

Couleur :

•          Porte : Blanc (RAL 9003)
•          Face avant : Blanc (RAL 9003).

Capacité

Nombre de rangées : 1 ;

Nombre de modules (18 mm) par rangée : 8 ;

Nombre total de modules (18 mm) : 8 ;

Pas de 9 mm : 16.

Dimensions

Mesure                            Paroi            Extérieur           Total

Largeur                         198 mm                mm              —

Hauteur                         228 mm         252 mm              —

Profondeur                       80 mm          18 mm           98 mm

Profondeur interne            —                    —                76 mm

Caractéristiques Électriques

Courant assigné d’emploi [In] : 63 A ;

Type de rail : Asymétrique 35 mm ;

Type de châssis plein : Sans châssis plein.

Connexions & Borniers

Type de bornier : Terre ;

Nombre de borniers : 1 terre (vissé) avec 8 sorties ;

Départs du bornier répartiteur :

•          1 x 16 mm² pour terre
•          3 x 6 mm² pour terre
•          4 x 10 mm² pour terre.

Matériaux

Partie arrière : Technoplastique ;

Porte : Technoplastique ;

Face avant : Technoplastique.

Entrées de Câbles

Type : Trous prédécoupés.
