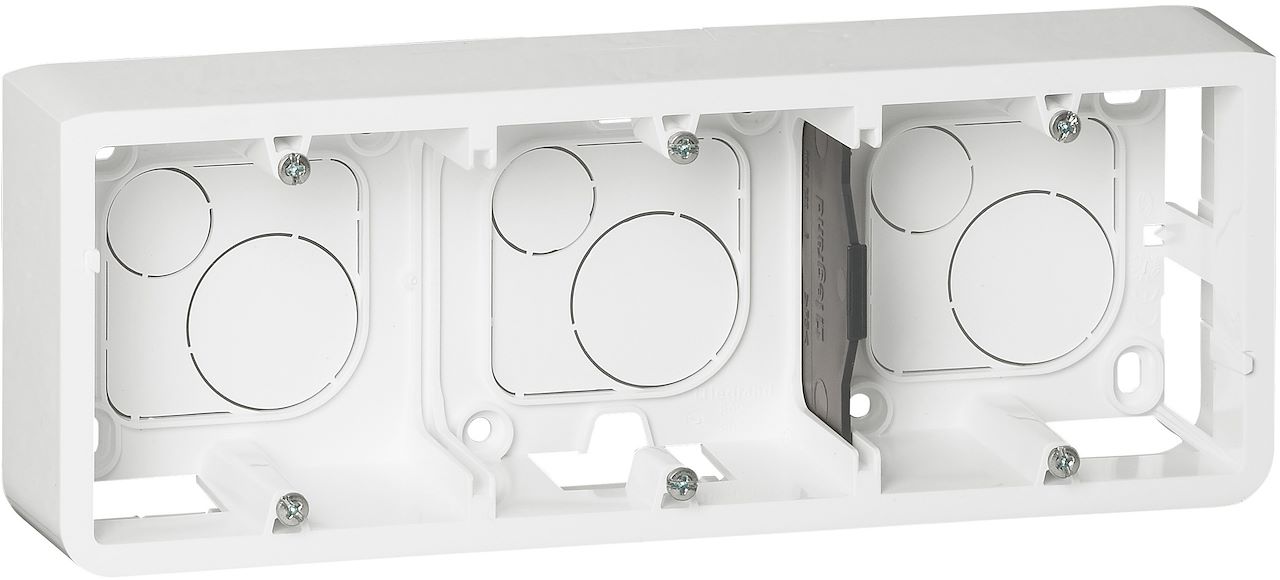

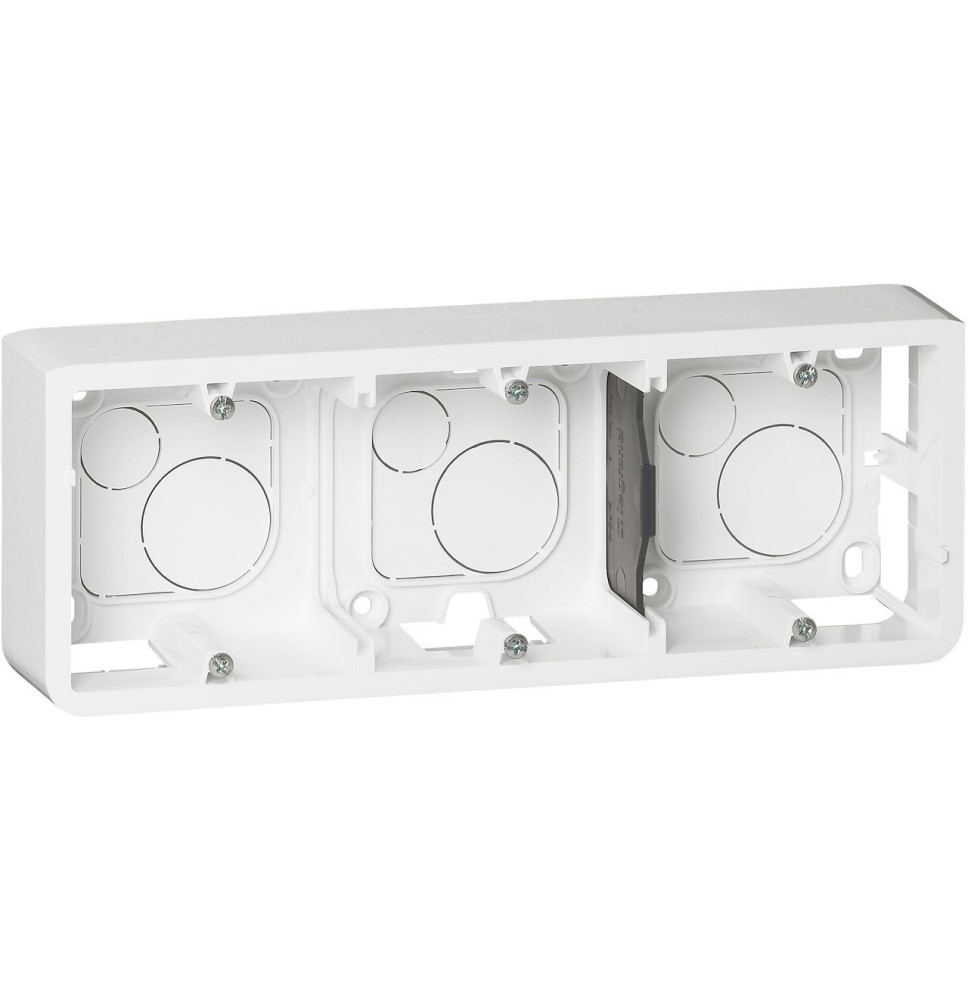

Composition : Cadre apparent – Adapté aux programmes d’interrupteur résidentiels modulaires : Oui – Nombre de modules : 8 – Nombre d’unités : 1 – Sens de montage : Horizontal – Forme : Rectangulaire – Avec cadre de recouvrement : Non – Avec entrée de câble : Oui – Avec insertion de raccord à écrou : Non
Matériaux et finition
Matériau : Plastique thermoplastique – Sans halogène : Oui – Traitement de surface : Non traité – Finition : Brillant – Couleur : Blanc (RAL 9003) – Transparent : Non
Données techniques
Indice de protection : IP2X – Résistance aux chocs : IK02 – Résistant aux chocs : Oui
Dimensions
Largeur : 225 mm – Hauteur : 83 mm – Profondeur : 40 mm
Conditions d’utilisation
Température d’utilisation : -5…35 °C – Température de stockage : -10…70 °C – Usage intérieur uniquement
Avantages
– Équipement de fonctions courant fort et courant faible en toute sécurité grâce aux cloisons de séparation
Les + installation
– Entrées amovibles/à découper sur le pourtour et la face arrière du cadre – Grande facilité et rapidité de mise en œuvre
Les + utilisation
– Jusqu’à 3 fonctions 2 modules Mosaic regroupées au plus près du besoin (poste de travail, matériel médical, TV corner, etc.)
Cet enjoliveur Céliane, de la marque Legrand, est un dispositif de protection conçu pour accompagner les appareillages électriques de commande. Il est également utilisé pour embellir et agrémenter ces derniers, tout en apportant une finition esthétique. Cet accessoire est compatible avec les mécanismes de double interrupteur, de double va-et-vient ou de double poussoir. Il est doté d’une dimension de 65,6 mm sur 65,6 mm, avec une profondeur de 11,6 mm. Avec son indice IP44, cet enjoliveur garantit une protection efficace contre les infiltrations d'eau, le rendant adapté aux environnements humides. Son installation est facilitée par son système de fixation par simple clipsage.
Céliane, une sortie de câble à combiner avec des plaques pour jouer sur les couleurs et les matières : métal, verre, bois, cuir. Sortie de câble Céliane . Livrée avec serre-câbles. A associer à un support universel Batibox, un enjoliveur et une plaque Céliane.
Cette griffe standard Griffix, de la marque Legrand, est un accessoire de montage utilisé dans l’installation des mécanismes composables destinés à être encastrés. Elle permet la fixation de l’appareillage dans la boîte d’encastrement. Cet accessoire assure ainsi le maintien du mécanisme dans le boîtier pour éviter le risque de mouvement ou d’arrachement pendant la manipulation. Cette griffe standard est adaptée à tous les appareillages composables de la série Plexo de la marque. Elle possède une longueur de 29 mm, compatible avec presque toutes les boîtes d’encastrement sans vis. Sa fixation sur le mécanisme se fait de manière simple et rapide par enclipsage, sans l’aide d’aucun outil en particulier ni de vissage complémentaire.
Céliane, un obturateur à combiner avec des plaques pour jouer sur les couleurs et les matières : métal, verre, bois, cuir. Possibilité de perçage pour utilisation en sortie de fil ou autre adaptation. Finition blanc. A associer à un support universel Batibox et une plaque Céliane.
Batibox, support métallique universel destiné au montage de mécanisme Mosaic, Céliane et Soliroc dans boîte d'encastrement ou cadre saillie
Support universel Batibox bi-matière (métal + plastique) pour fixation à vis d'appareillage Céliane, Mosaic et Soliroc
Pour 2 postes ou 4 modules à 5 modules - Permet la composition de configurations multipostes en vertical ou en horizontal
Garantit la rigidité
Livré avec coque de protection translucide qui protège la totalité de l'appareillage sur le chantier (poussière, peinture) et qui permet de manipuler le produit lorsqu'il s'agit de commandes - Sa couleur rouge permet un repérage visuel rapide sur le chantier
Le passage pour le tournevis sur la coque permet d'installer le support sans avoir à retirer la coque de protection
